Теория использования тепловой энергии Земли, представленная в 1852 году лордом Кельвином, сегодня актуальна как никогда. Быстрое развитие энергосберегающих технологий подталкивает все больше людей к использованию геотермальных тепловых насосов. Их принцип работы заключается в передаче полученной из земли энергии в жилье посредством теплоносителя, который нагревается в подземном контуре.

geozond2



geozond3

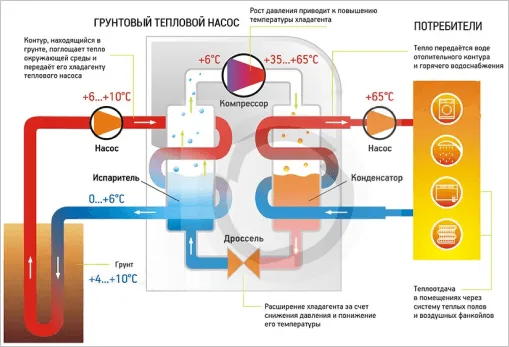

Принцип работы грунтового теплонасоса

Типы грунтовых теплообменников

Для получения энергии из грунта, где температура меньше точки промерзания почвы всегда выше 0оС, используют два вида грунтовых теплообменников: горизонтальный или вертикальный.

Горизонтальные грунтовые коллекторы (геотермальные контуры) представляют собой систему горизонтально уложенных труб, размещенных на 0,2 м ниже уровня промерзания почвы, где годовая температура колеблется в пределах 0-15оС. Трубы укладываются змейкой на расстоянии 1-1,5 м друг от друга. Нужная под укладку труб площадь зависит от типа грунта и потребностей в тепле. Чтобы уменьшить занимаемую под горизонтальный контур площадь, можно использовать спиральную укладку труб.

На участках, где нет возможности выделить достаточно площади для установки горизонтальных геотермальных контуров понадобится бурение скважин от 20 м под тепловые насосы. Ниже этого уровня годовая температура держится стабильно выше 10оС за счет геотермальной энергии земных недр. Чтобы добраться до этой энергии используются вертикальные геотермальные зонды для тепловых насосов.

geozond4

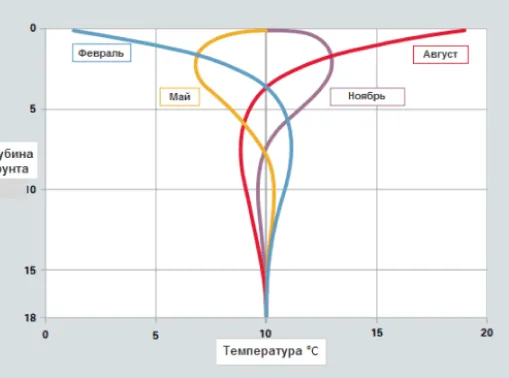

Температура грунта

Инженерно-геологическая компания «Акватория» – надежный исполнитель в сфере бурения скважин под геотермальные зонды и обустройства тепловых насосов.

Плюсы и минусы различных грунтовых теплообменников

Горизонтальные коллекторы

Устройство горизонтального теплообменника требует большой площади и значительного объема земляных работ. Если участок расположен на местности с влажными почвами и близки расположенными грунтовыми водами, то запасы энергии будут значительными. На участках с менее влажными почвами для организации горизонтального коллектора потребуется большая площадь.

Пространство, отведенное под горизонтальный теплообменник, имеет ряд ограничений: на нем нельзя возводить капитальные строения, а также сажать растения с мощными корнями. Просчитывая длину трубопровода также нужно учесть то, что к концу отопительного сезона в горизонтальных коллекторах наблюдается постепенное снижение температуры.

Вертикальные зонды

На участках с недостаточной площадью бурение геотермальных скважин для теплового насоса является единственным вариантом. Бурильные работы имеют порядочную стоимость. Однако, с одного метра вертикального теплообменника можно «снять» больше тепла, чем с горизонтального. Средний теплосъем с вертикального теплообменника составляет 50 Вт/м. Это значение может меняться в зависимости от наличия грунтовых вод, вида и влажности грунта.

geozond5

И хотя энергия земли относится к возобновляемым источникам, но тепловая регенерация проходит медленней, чем расходуется тепло. Поэтому приведенные в таблице данные учитывают 1800 часов работы теплового насоса.
Особенности организации вертикального грунтового теплонасоса

Зонды для скважинных теплонасосов изготавливают из долговечного полиэтилена, который служит не менее 50-ти лет. Пластиковые зонды спускаются в скважинный колодец и навсегда засыпаются землей. После этого достать их для ремонта невозможно, поэтому к их выбору нужно подходить очень ответственно.

Однако готовым зондам существует альтернатива. Геотермальный зонд, собранный своими руками, не только стоит значительно дешевле купленных, но имеет ряд других преимуществ:

  • У таких зондов качество используемых материалов может быть выше, чем у готовых. Например, Вы можете купить готовый геотермальный зонд, в производстве которого используют трубы среднего качества из полиэтилена PE-80, или изготовить его самостоятельно, используя более прочные трубы из полиэтилена РЕ-100.
  • Зонды геотермального теплового насоса, изготовленные в процессе выполнения бурильных работ, помогут сократить стоимость бурения. Например, если предполагалось бурить скважину на определенную глубину, но в процессе бурения достичь ее невозможно, бурильщики предлагают пробурить несколько скважин меньшей глубины. Таким образом, цена на бурение скважин под тепловые насосы будет ниже, а зонды будут изготавливаться по месту с учетом глубины уже пробуренных скважин. Так цена геотермального зонда по факту тоже будет ниже.

Стоимость

Установка геотермальных насосов требует немалых вложений, которые окупаются стабильной работой и большой производительностью. Финальная стоимость зависит от многих условий, поэтому стоимость бурения скважин для теплового насоса просчитывается под каждый проект отдельно.
