В перечне отопительного оборудования, которое использует возобновляемые низкопотенциальные энергетические источники, самым эффективным можно назвать тепловой насос типа вода-вода. Для выработки тепла такая система использует температурные разницы любых водных источников, включая колодцы и скважины, расположенные рядом с объектом реки и озера. Грамотно спроектировав систему отопления с тепловым насосом вода-вода, можно спокойно обогревать частный дом или коммерческое здание на протяжении всего холодного сезона.

В условиях Украины водоемы – реки, озера, не промерзают на всю глубину, что позволяет с успехом использовать данный вариант альтернативной энергетики.

Принцип работы теплового насоса вода-вода

Организация компонентов отопления с ТН вода-вода подобно геотермальным установкам. Отличительная черта – использование контура для забора тепла, который укладывается на дно близлежащего водоема или погружается в скважину. Возможен вариант подъема воды из колодца или скважины с прогонкой через теплообменник. Тепло, используемое для отопления, получается путем преобразования низкопотенциальной энергии, путем задействования специального оборудования.

Общая схема работы системы:

  1. - На глубине озера или реки, ниже 3м размещается контур, внутри которого циркулирует хладагент. Здесь вода не замерзает даже в морозы, нагревая контур, выступающий первичным теплообменником, до 6-8 градусов по Цельсию. После этого жидкость (как правило – антифриз) поступает в корпус теплового насоса для отопления дома вода вода.

    - Второй вариант возможен с использованием двух водяных скважин. Вода из первого колодца перекачивается во второй, отдавая тепло в теплообменник. В этом случае нет потребности использовать антифриз.

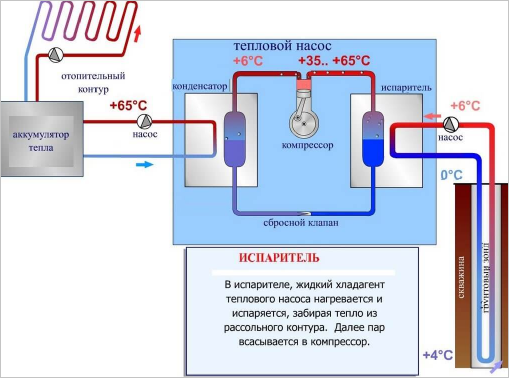

  2. Теплообменник включает два модуля, подобные по принципу устройства испарителю и конденсатору. Сначала в устройстве происходит испарение фреона, собирающего низкопотенциальную тепловую энергию воды. Затем газ фреон поступает в компрессор, разогревается и сжимается. После этого переходит во второй теплообменник (конденсатор), где отдает энергию в систему отопления, конденсируется и снова становится жидкостью. В процессе преобразования температура с 6-7 градусов возрастает до 40-70, что позволяет достаточно нагреть теплоноситель отопления и горячую воду.

Установка теплового насоса вода-вода оправдана, так как водоемы не промерзают полностью, а корка льда на поверхности дает дополнительную теплоизоляцию. Таким образом, владелец дома получает бесплатное природное тепло, которое не требует дополнительного ремонта, вложений или обслуживания.

Расчет системы ТН вода-вода

Основой эффективности работы системы является грамотное проектирование, подбор мощности оборудования и параметров составных узлов. Цены на тепловые насосы отопления вода-вода варьируются в зависимости от их мощности и конструктивных особенностей. Производительность рассчитывается исходя из фактической потребности объекта в поставках тепла. При этом анализируются возможные теплопотери сооружения и присутствие дополнительных источников обогрева (газовый, твердотопливный, электрический котел).

Прежде чем купить тепловой насос вода-вода стоит рассчитать его параметры. Соотношение общей отапливаемой площади к количеству тепла принимают как: 10 кв.м. = 0,7 кВт. Так, для дома 150 кв.м. потребуется станция на 12 кВт. А для ГВС стоит прибавить запасных 15-20%.

Этот способ расчета подходит для строений со средним уровнем теплоизоляции и высотой этажей не больше 2,7м. Точные прогнозы могут составлять только специалисты, учитывающие все индивидуальные особенности при проектировании отопления.

Цена и особенности установки теплового насоса вода-вода

Стоимость организации данной системы отопления, покупки всех компонентов и монтажа оборудования окупается уже в первые годы эксплуатации, так как теплоэффективность станции не зависит от погодных и температурных колебаний. Купить тепловой насос вода-вода и смонтировать всю систему с использованием близлежащего водоема можно очень быстро. При использовании скважин, потребуются некоторые дополнительные расходы на бурение и обустройство. Учитывая бренды и производительность оборудования, стоимость теплонасоса можно узнать из таблицы:

Примерная стоимость геотермального отопления с насосом вода-вода в гривнах (на 01.03.2017)

Стоимость устройства геотермального отопления вода-вода (бурение скважин, геотермальные контура, тепловой насос), грн. Площадь дома
160м.кв. 200м.кв. 250м.кв. 360м.кв. 460м.кв.
Бурение скважин, монтаж теплового насоса вода-вода VDE, грн. 305 400 325 700 354 000 463 800 483 100
Бурение скважин, монтаж теплового насоса вода-вода NIBE, грн. 327 200 366 500 395 100 550 800 588 400

Цены могут варьироваться в зависимости от дополнительных параметров и условий монтажа

Отзывы о системе вода-вода

Практика эксплуатации данного варианта альтернативной энергетики выявила больше позитива, чем слабости. Отрицательные мнения в основном критикуют малую производительность системы в сильные морозы, а также высокую цену на оборудование. Однако если расчет и монтаж выполняли грамотно, теплоподача остается достаточной при заморозках до -30 градусов, что в наших широтах бывает крайне редко. Что до стоимости оборудования – она вызвана дороговизной компонентов и сложностью технологичных узлов, которые, впрочем, обеспечивают бесплатное и автономное от газа и электроэнергии тепло. При анализе годовой производительности ТН экономит значительные средства о купает себя уже за первые годы эксплуатации. При работе насоса потребляется минимальное количество электроэнергии – на 1 затраченный кВт производится 4-5 кВт тепла. Отзывы о тн вода-вода подтверждают его эффективность, надежность, рентабельность установки.
