Анодне заземлення — критично важливий елемент системи катодного захисту, призначеної для запобігання корозії металевих конструкцій, таких як трубопроводи, резервуари, підземні кабелі тощо. Його правильна інсталяція є запорукою довговічної та ефективної роботи захисної системи. Проте на практиці інженери та монтажники часто припускаються типових помилок, які призводять до зниження ефективності або повної відмови системи.
У цій статті розглянемо найпоширеніші помилки при встановленні анодного заземлення та дамо рекомендації щодо їх уникнення.
1. Неправильний вибір місця для анодного заземлення
Помилка
Одна з найчастіших помилок — встановлення анодного заземлення надто близько до захищуваного об’єкта. Це може спричинити локалізовану поляризацію, перегрів ґрунту та зниження ефективності катодного захисту.
Як уникнути
Потрібно дотримуватись нормативної відстані (зазвичай від 30 до 100 м залежно від ґрунтових умов і типу анодів). Попереднє геофізичне обстеження допоможе визначити оптимальне місце встановлення.
2. Неврахування характеристик ґрунту
Помилка
Встановлення анодного заземлення без попереднього аналізу електропровідності ґрунту. Це призводить до нерівномірного розподілу струму, швидкого зношування анодів або навіть втрати захисного ефекту.
Як уникнути
Проводьте дослідження питомого опору ґрунту (геоелектричне зондування). У разі високого опору можна використати спеціальні ґрунтові добавки (наприклад, бентоніт) або перейти до вертикальних анодів з глибоким бурінням.
3. Невідповідний вибір типу аноду
Помилка
Використання анодів, не придатних для конкретних умов експлуатації (наприклад, магнієвих у ґрунтах з низьким опором, де вони швидко розчиняються).
Як уникнути
Правильний підбір матеріалу аноду (магнієві, титанові, графітові, змішані оксидні тощо) повинен базуватись на аналізі середовища, типу об’єкта та прогнозованої тривалості експлуатації.

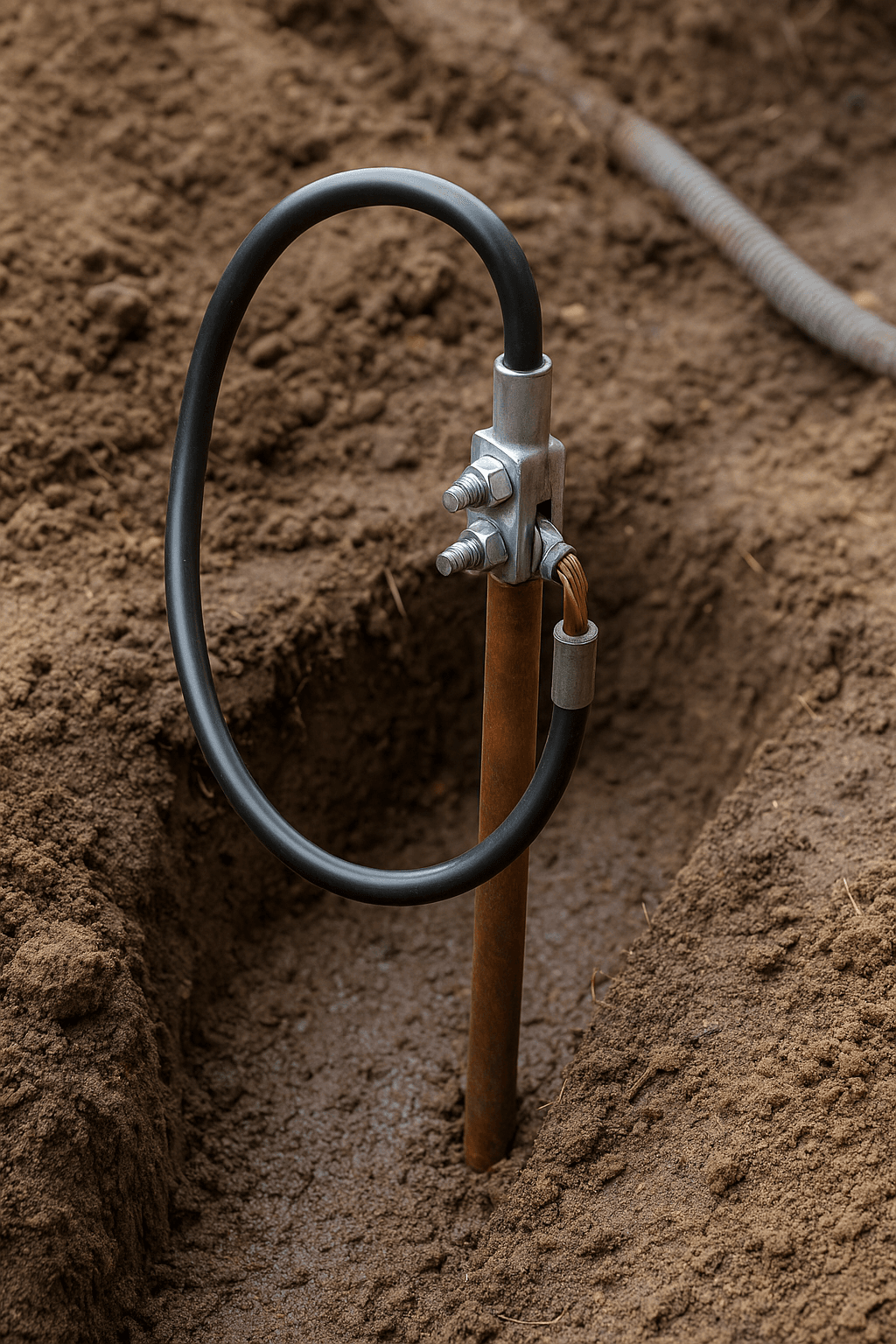

4. Погане з’єднання між анодом і живильною лінією
Помилка
Ненадійне або неізольоване з’єднання анода з проводом призводить до втрати струму або корозії у точці контакту.
Як уникнути
Використовуйте спеціальні муфти або клеми з антикорозійною обробкою. Місця з’єднання обов’язково герметизуйте та захищайте від вологи.
5. Ігнорування захисту кабельних трас
Помилка
Кабелі, які з’єднують анод із живленням, прокладаються без урахування захисту від механічного пошкодження чи вологи.
Як уникнути
Застосовуйте спеціальні кабелі з подвійною ізоляцією. Прокладайте їх у захисних трубах або коробах, особливо в місцях з високою вірогідністю механічного впливу.
6. Відсутність технічного нагляду після монтажу
Помилка
Після встановлення система не тестується, не перевіряється рівень поляризації або не фіксується стан анодів.
Як уникнути
Після завершення монтажу проводьте обов’язкові вимірювання захисного потенціалу, перевірку струмів та періодичний моніторинг стану системи. Рекомендується встановлювати контрольні пункти з вимірювальними виводами.
7. Нехтування нормативною документацією
Помилка
Монтаж виконується без дотримання стандартів (наприклад, ДСТУ, ISO, NACE), що може призвести до порушення вимог безпеки та швидкої деградації системи.
Як уникнути
Перед проєктуванням ознайомтеся з чинними нормами, залучайте сертифікованих фахівців, ведіть монтаж з обов’язковим складанням виконавчої документації.
Ефективність катодного захисту багато в чому залежить від правильного встановлення анодного заземлення. Ігнорування навіть однієї з вищезазначених рекомендацій може призвести до значних фінансових втрат, пошкодження об’єктів інфраструктури або аварійних ситуацій. Щоб уникнути поширених помилок, важливо дотримуватись технологічної дисципліни, проводити попередній аналіз та використовувати якісні матеріали.
